Εισαγωγή προϊόντος

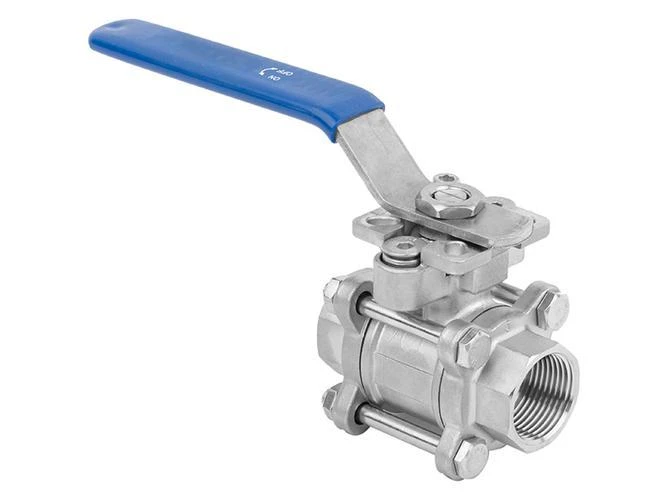

Η βαλβίδα με υψηλή πλατφόρμα τριών τεμαχίων αποτελείται από ένα σώμα βαλβίδας, δύο καλύμματα βαλβίδων (ή καλύμματα φλάντζας) και μια σφαίρα, στέλεχος βαλβίδας κλπ., Επομένως το όνομα τριών τεμαχίων.
Μοντέλο προϊόντος: Q11F
Ονομαστική διάμετρος: 15 ~ 100 mm
Ονομαστική πίεση: 1 6-6. 4 MPa
Εφαρμοστέο μέσο: νερό, λάδι, ατμός
Ισχύουσα θερμοκρασία: -29 βαθμός -150 βαθμός
Περιγραφή παραγωγής
Αρχή εργασίας
Η αρχή λειτουργίας μιας βαλβίδας υψηλής πλατφόρμας τριών τεμαχίων είναι να ελέγχει τη ροή των υγρών περιστρέφοντας τη σφαίρα. Η συγκεκριμένη διαδικασία έχει ως εξής:Διαδικασία ανοίγματος: Στην κλειστή θέση, η σφαίρα πιέζεται σφιχτά στο κάθισμα της βαλβίδας κάτω από τη μηχανική πίεση του στελέχους της βαλβίδας. Όταν ο χειροποίητος τροχός περιστρέφεται αριστερόστροφα, το στέλεχος της βαλβίδας κινείται προς την αντίθετη κατεύθυνση και το γωνιακό του επίπεδο καθιστά τη σφαίρα ξεχωριστή από το κάθισμα της βαλβίδας. Καθώς το στέλεχος της βαλβίδας συνεχίζει να αυξάνεται, αλληλεπιδρά με τον πείρο οδηγού στο σπειροειδές αυλάκι του στελέχους της βαλβίδας, προκαλώντας τη σφαίρα να ξεκινήσει την περιστροφή χωρίς τριβή μέχρι να φτάσει στην πλήρως ανοιχτή θέση.
Διαδικασία κλεισίματος: Περιστρέψτε το χειροκίνητο δεξιόστροφα και το στέλεχος της βαλβίδας αρχίζει να κατεβαίνει, προκαλώντας τη σφαίρα να αφήσει το κάθισμα της βαλβίδας και να αρχίσει να περιστρέφεται. Συνεχίστε να περιστρέφετε τον χειροκίνητο τροχό και το στέλεχος της βαλβίδας, κάτω από τη δράση του πείρου οδηγού που ενσωματώνεται στο σπειροειδές αυλάκι του, περιστρέφεται ταυτόχρονα με τη σφαίρα. Κοντά στο κλείσιμο, η σφαίρα έχει περιστρέψει 90 μοίρες χωρίς επαφή με το κάθισμα της βαλβίδας. Στις τελευταίες στροφές του χειροποίητου τροχού, το κάτω γωνιακό επίπεδο του στελέχους της βαλβίδας μηχανικά σφήνες και συμπιέζει τη σφαίρα, καθιστώντας το σφιχτά πιεσμένο στο κάθισμα της βαλβίδας για να επιτευχθεί πλήρης σφράγιση.
Διαθέτει χαμηλή αντίσταση υγρού: Ο συντελεστής αντίστασης του είναι ίσος με αυτόν ενός τμήματος σωλήνα του ίδιου μήκους.
Απλή δομή: Σύμβολο μεγέθους, ελαφρύ βάρος και εύκολη συντήρηση. Η δομή της βαλβίδας μπάλας είναι απλή και ο δακτύλιος σφραγίδας είναι συνήθως κινητός, καθιστώντας την αποσυναρμολόγηση και την αντικατάσταση βολικού.
Σφιχτό και αξιόπιστο: Επί του παρόντος, τα πλαστικά υλικά χρησιμοποιούνται ευρέως για επιφάνειες στεγανοποίησης βαλβίδων σφαίρας, παρέχοντας καλή απόδοση σφράγισης. Οι βαλβίδες σφαίρας έχουν επίσης χρησιμοποιηθεί εκτενώς σε συστήματα κενού.
Εύκολη λειτουργία: Γρήγορο άνοιγμα και κλείσιμο, απαιτώντας μόνο περιστροφή 90 μοιρών από πλήρη ανοιχτή σε πλήρη στενή, διευκολύνοντας το τηλεχειριστήριο.
Ευρύ φάσμα εφαρμογών: Από μικρές διαμέτρους μερικών χιλιοστών έως μεγάλες διαμέτρους αρκετών μέτρων, από υψηλό κενό έως συνθήκες υψηλής πίεσης μπορούν να εφαρμοστούν.
Περιοχές εφαρμογής
Λόγω της μοναδικής δομής και των πλεονεκτημάτων της απόδοσης, η βαλβίδα υψηλής πλατφόρμας τριών τεμαχίων χρησιμοποιείται ευρέως σε διάφορα πεδία:
Συστήματα αγωγών μεσαίας και χαμηλής πίεσης: Ειδικά σε σενάρια όπου η ροή πρέπει να ρυθμιστεί ή να αποκοπεί.
Χημικά, πετρέλαιο, μεταλλουργικές βιομηχανίες κ.λπ.: Μπορεί να επιτύχει αποτελεσματικά τον ακριβή έλεγχο και διαχείριση.
Υψηλές συνθήκες θερμοκρασίας και υψηλής πίεσης: Αν και μπορεί να χρησιμοποιηθεί υπό συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης, πρέπει να δοθεί προσοχή στην επιλογή κατάλληλων βαθμών υλικών και μεθόδων χρήσης για να εξασφαλιστεί η ασφάλεια και η αξιοπιστία.
Οι ευγνώμονες υλικές προμήθειες τριών τεμαχίων βαλβίδων υψηλής πλατφόρμας σε αξιόλογους πελάτες παγκοσμίως, εξασφαλίζοντας προϊόντα υψηλής ποιότητας και αξιόπιστες υπηρεσίες.
