Εισαγωγή προϊόντος

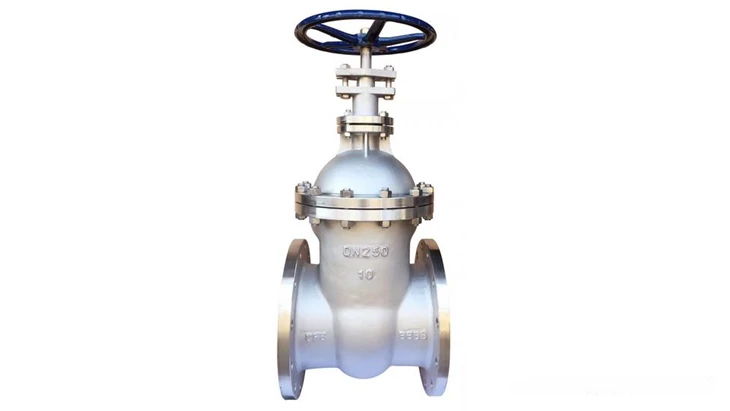

Μοντέλο προϊόντος: Z45H
Ονομαστική διάμετρος: 50-1000 mm
Ονομαστική πίεση: 1,6 ~ 4. 0 MPA
Εφαρμοστέο μέσο: νερό, ατμός, λάδι
Ισχύουσα θερμοκρασία: -29 βαθμός -300 βαθμός
Περιγραφή προϊόντος
Δομικά χαρακτηριστικά
Το στέλεχος της βαλβίδας και το παξιμάδι της βαλβίδας πύλης σκούρου άξονα είναι και τα δύο μέσα στο σώμα της βαλβίδας, απευθείας σε επαφή με το υγρό μέσο. Αυτός ο σχεδιασμός καθιστά το στέλεχος της βαλβίδας ευαίσθητο στη διάβρωση, οπότε πρέπει να δοθεί ιδιαίτερη προσοχή στην αντίσταση της διάβρωσης κατά την επιλογή υλικών. Το συστατικό ανοίγματος και κλεισίματος της βαλβίδας πύλης σκούρου άξονα είναι η πλάκα πύλης, η οποία κινείται πάνω και κάτω γύρω από το στέλεχος της βαλβίδας για να επιτευχθεί το άνοιγμα και το κλείσιμο της βαλβίδας. Η κατεύθυνση κίνησης της πλάκας πύλης είναι κάθετη προς την κατεύθυνση ροής του μέσου μέσα στον αγωγό.
Αρχή εργασίας
Η βαλβίδα πύλης σκοτεινού άξονα επιτυγχάνει τη γραμμική κίνηση της πλάκας πύλης μέσω της περιστροφικής κίνησης του στελέχους της βαλβίδας. Υπάρχει ένα νήμα στο στέλεχος της βαλβίδας. Κατά την περιστροφή του στελέχους της βαλβίδας, κάτω από τη δράση του παξιμάδι στην κορυφή της βαλβίδας και την αυλάκωση του οδηγού στο σώμα της βαλβίδας, το στέλεχος της βαλβίδας θα κινείται προς τα πάνω και προς τα κάτω γραμμικά, οδηγώντας έτσι την πλάκα πύλης να μετακινηθεί. Όταν η πλάκα πύλης ανοίγει πλήρως, η αντίσταση του μέσου που ρέει μέσω του καναλιού σώματος βαλβίδων ελαχιστοποιείται.
Σενάρια και συντήρηση εφαρμογών
Οι βαλβίδες πύλης σκούρου άξονα είναι κατάλληλες για εφαρμογές που απαιτούν μικρότερους χώρους εγκατάστασης λόγω των μικρότερων διαστάσεων ύψους τους. Ωστόσο, επειδή τα σπειρώματα των στελεχών βαλβίδων είναι μέσα στο σώμα της βαλβίδας, η συντήρηση και η λίπανση είναι πιο δύσκολη και το στέλεχος της βαλβίδας είναι επιρρεπές σε μεσαία διάβρωση, έτσι πρέπει να δοθεί ιδιαίτερη προσοχή κατά τη χρήση. Για να μειωθεί η αντίσταση στην τριβή και η διαρροή, οι βαλβίδες πύλης σκοτεινού άξονα συχνά υιοθετούν ένα σχεδιασμό δακτυλίου πολλαπλών σφίξιμο, όπως σφραγίδες δακτυλίου Ο.
Ευγνώμονες υλικές προμηθεύει βαλβίδες πύλης σκοτεινού άξονα σε αξιολογημένους πελάτες παγκοσμίως, εξασφαλίζοντας προϊόντα υψηλής ποιότητας και αξιόπιστες υπηρεσίες.
Δημοφιλείς Ετικέτες: Βαλβίδα πύλης σκούρου άξονα, κατασκευαστές βαλβίδων πύλης σκούρου άξονα, προμηθευτές, εργοστάσιο
